TRIMBLE 5603 ESTACIÓN TOTAL
Una reingeniería que sustituye los puntos débiles de la tecnología heredada en esta legendaria estación total robótica.

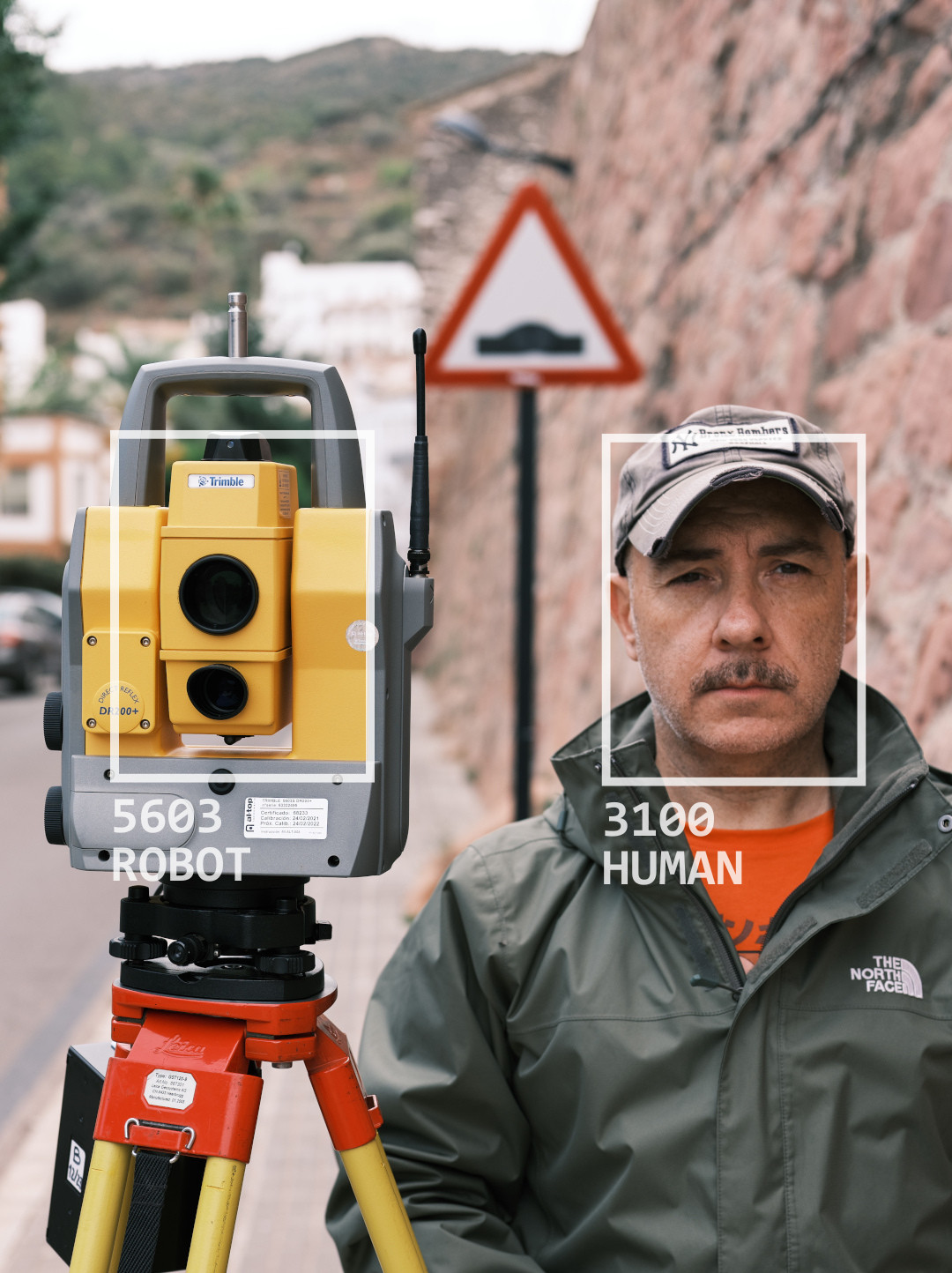

Fotografía digital: Restomod Trimble 5603 Robótica. Realizada con cámara Fujifilm GFX 50R (perfil Classic Neg.) y objetivo Fujinon GF 50mm f/3.5 R LM WR.
¿Qué es?
Este desarrollo Restomod transforma la estación total robótica Trimble 5603 DR200+ en un instrumento de campo actualizado, autónomo y adaptado a las exigencias operativas actuales.
Todo ello preservando su precisión óptica y la legendaria robustez mecánica del chasis Geodimeter / Trimble, sometido a revisiones metrológicas periódicas y mantenimiento preventivo del Servicio Técnico Oficial Trimble.
Ventaja técnica
Conversión energética de la estación total a LiFePO4
Sustitución de las antiguas baterías NiMH por tecnología de Fosfato de Hierro y Litio (LiFePO4). Entrega una curva de descarga completamente plana a 12V reales, eliminando los reinicios por caída de tensión durante el esfuerzo continuo de los servomotores en modos Autolock y Robótico, garantizando además seguridad térmica absoluta e inmunidad a bajas temperaturas.
Calibración oficial y control metrológico (Al-Top Topografía S.A.)
Sometimiento periódico del instrumento a pruebas de verificación, colimación y ajuste instrumental en el Servicio Técnico Oficial Trimble (Al-Top Topografía S.A.) mediante banco de pruebas certificado por el Centro Español de Metrología (CEM) bajo norma ISO 9001:2015. Garantiza una precisión angular certificada. Se preserva la precisión angular nominal de 3" (1,0 mgon), la tracción por servomotores de 4 velocidades y la medición de distancias DR Estándar con alcance coaxial a un prisma de hasta 3.000 m, manteniendo la homologación del instrumento original.
Unidad controladora Trimble Tablet Rugged PC (SSD ZIF 256 GB + 5.100 mAh Li-ion + TP-Link Archer T3U)
Intervención interna en la controladora de campo de 7 pulgadas (IP67, norma militar MIL-STD-810F): sustitución del disco SSD ZIF de 32 GB por una unidad SSD ZIF de 256 GB para la ejecución sin latencias de Trimble Access con ortofotos y cartografía. Instalación de Wifi ultra rápido mediante TP-Link Archer T3U. La alimentación se refuerza con baterías de Li-ion de alto rendimiento (5.100 mAh a 7,4V) y Trimble Yuma Charging Docking Station, garantizando operatividad ininterrumpida durante jornadas de más de 10 horas de captura continua.

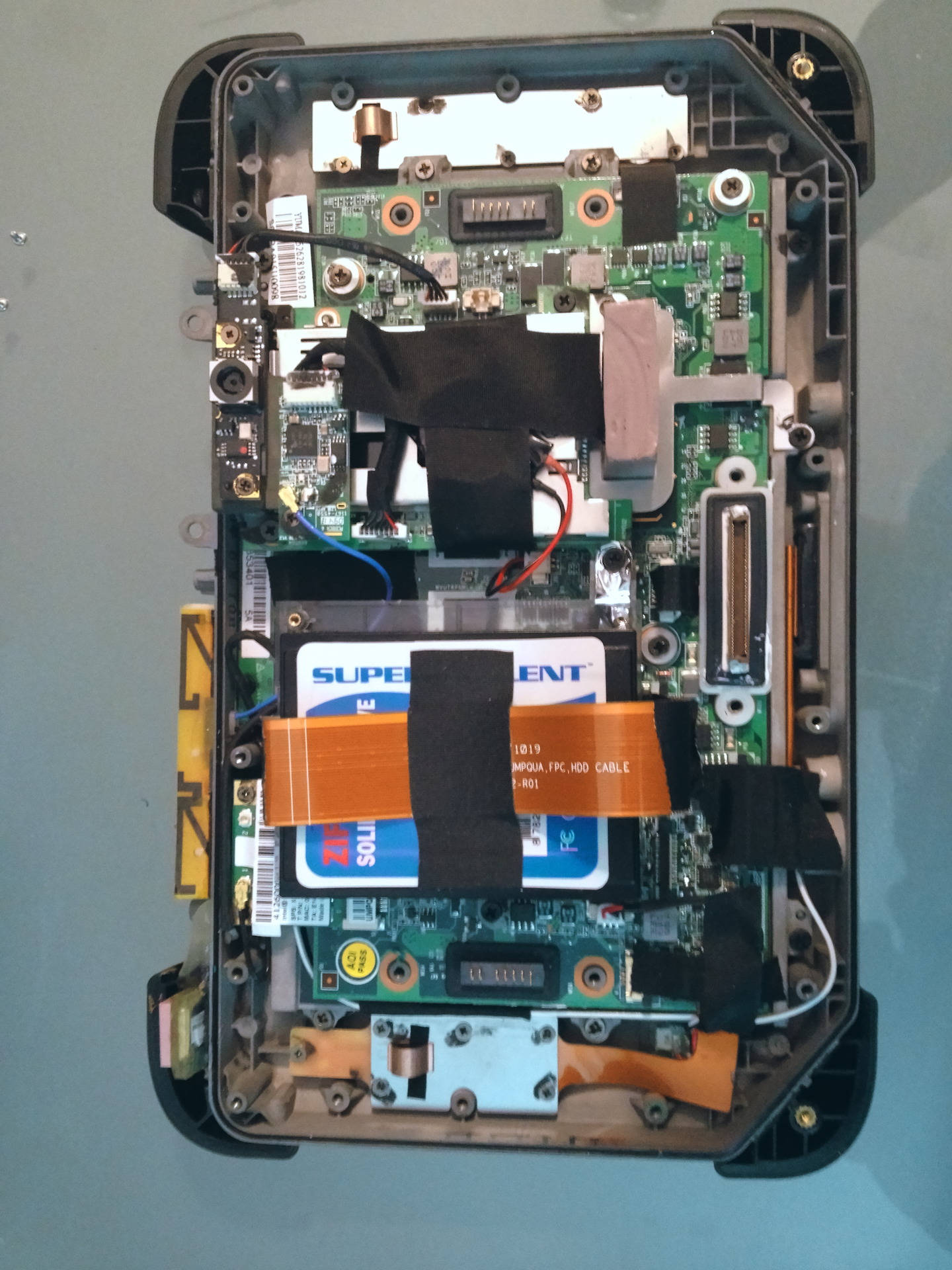

Fotografía digital: Unidad controladora Trimble Tablet Rugged PC con nuevo disco duro SSD ZIF 256 GB.
Miniprisma Activo Trimble RMT 606 (Alimentación externa + soporte sujeción)
Modernización del conjunto de puntería mediante un paquete de baterías de iones de litio de 12V/3.000 mAh con soporte de sujeción junto a la base del prisma. Su diseño compacto y ligero proporciona alimentación constante al sistema de diodos emisores de infrarrojos del RMT 606, asegurando un enganche del haz robótico instantáneo y sin interrupciones durante toda la jornada.
Jalón robótico SECO de fibra de carbono (Sistema TWISTLOC + Pasador pasante)
Sustitución del antiguo jalón metálico con batería por el jalón telescópico SECO de fibra de carbono (diámetro exterior de 32 mm y peso reducido de 1,1 kg a 1,5 kg). Integra doble sistema de fijación: rosca micrométrica TWISTLOC libre de mantenimiento y pasador de bloqueo mecánico en acero inoxidable cada 20 cm, erradicando las desviaciones verticales inducidas por holguras o deslizamientos involuntarios del tubo interior.
Logística y transporte modular (Mochila técnica LOWEPRO DZ200)
Sustitución del voluminoso y rígido maletín de transporte amarillo de fábrica por una mochila técnica 100% impermeable diseñada específicamente para proteger equipo fotográfico profesional en entornos extremos. El interior acolchado incluye divisores ajustables con velcro para personalizar el espacio según el equipo. Dispone de un sistema de arnés técnico con soporte lumbar, correas ajustables para los hombros y cinturón de pecho para repartir el peso en caminatas largas. Este cambio optimiza drásticamente el espacio, el peso y la ergonomía de carga en campo, permitiendo alojar de manera compartimentada, protegida y accesible la estación total Trimble 5603 DR200+, el cableado de interconexión, la batería LiFePO4, el miniprisma Activo Trimble RMT 606 y el resto de accesorios.
Disponibilidad
Instrumental y protocolos desarrollados internamente para uso exclusivo en mis proyectos. Registro de especificaciones y marco técnico bajo el dominio ricardoalcacer.com.
